Обратный клапан — это один из самых распространённых видов трубопроводной арматуры. Его главная задача — пропустить рабочую среду (жидкость или газ) в нужном направлении и автоматически перекрыть поток при попытке его обратного движения.
В отличие от шаровых кранов или задвижек, обратный клапан работает без участия человека или электропривода, используя энергию самого потока.
Разберёмся, как устроены эти устройства, где они применяются и в чём их сильные и слабые стороны.
1. Устройство и принцип работы
Независимо от конструктивного исполнения, базовое устройство обратного клапана по стандартам API включает три основных элемента:
- Корпус: обычно выполняется из чугуна, стали (нержавеющая, углеродистая), латуни или пластика.
- Запирающий орган (затвор): элемент, который открывает и закрывает проходное сечение.
- Седло: неподвижная часть корпуса, к которой прижимается затвор в закрытом положении.
Принцип работы основан на перепаде давления:
- Прямой ход: давление среды перед клапаном превышает давление после него. Поток толкает запирающий орган, сжимая возвратную пружину (если она есть) или преодолевая вес затвора. Проход открыт.
- Обратный ход: давление после клапана становится выше, чем перед ним (например, остановился насос). Среда начинает двигаться назад и подхватывает запирающий орган. Поток прижимает его к седлу, перекрывая сечение.
2. Основные виды обратных клапанов
Классификация зависит от формы запорного элемента и способа его посадки на седло.
Поворотные (захлопные)
Поворотные обратные клапаны предназначены для установки на крупных магистральных трубопроводах (вода, нефть, газ, теплосети) и насосных станциях с большими диаметрами; их проектирование, испытания и присоединительные размеры регламентируются стандартами API 6D (для трубопроводной арматуры общего назначения) и API 594 (специализированным для обратных клапанов, включая межфланцевые и фланцевые исполнения), а также BS 1868.
Варианты исполнения затвора:
- Однодисковые — классический вариант, ось выше центра.
- Двухстворчатые — два диска на одной оси (редко для высоких давлений).
- С противовесом — на рычаге установлен груз для утяжеления и более плотного закрытия при малых скоростях потока.
- С пружинным возвратом — дополнительная пружина ускоряет захлопывание, снижая риск гидроудара.

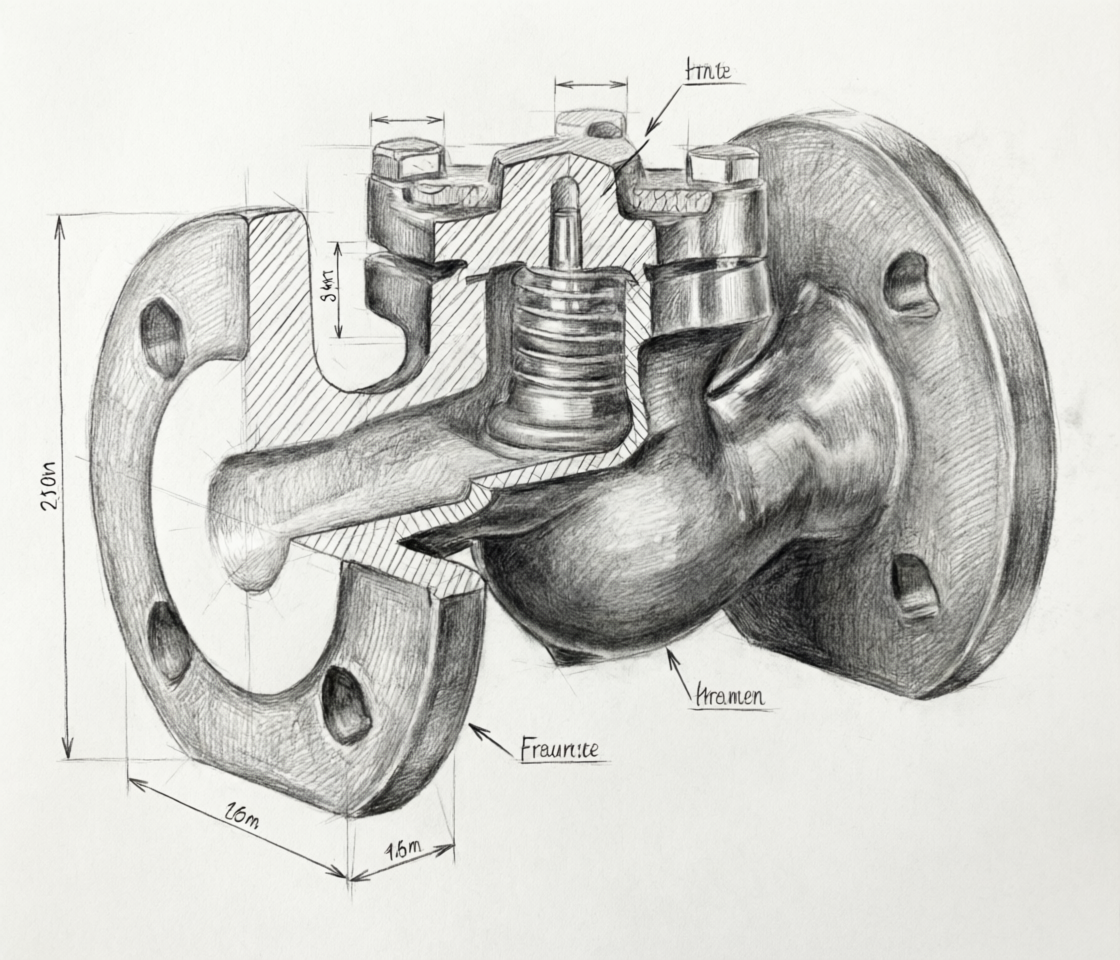

Подъёмные (золотниковые)
Подъёмные клапаны применяются на паропроводах, сжатом воздухе и в химических производствах, где требуется вертикальная установка и высокая герметичность; для малых диаметров (до NPS 4) их конструкция и испытания регулируются стандартом API 602. В особом случае поршневого типа — API 6D.
Варианты исполнения затвора:
- Тарельчатый (дисковый) — плоский или конусный диск, который поднимается вдоль оси.
- Золотниковый (с направляющими) — затвор в виде цилиндрического поршня, движется в направляющих втулках; устойчив к перекосам.
- С сетчатым фильтром — часто комбинируется с защитной сеткой, особенно на всасывающем патрубке насоса для защиты от обратного потока.
- С пружиной — для мгновенного закрытия при малейшем обратном потоке, что ускоряет реакцию.
Межфланцевые (дисковые поворотные)
Эти клапаны, отличающиеся малой строительной длиной, широко используются во внутренних системах отопления, водоснабжения, вентиляции, а также в компактных узлах учёта и промышленных установках с ограниченным монтажным пространством; их размерные ряды и методы испытаний установлены стандартом API 594, который регламентирует как межфланцевые (тип A), так и фланцевые (тип B) исполнения.
Варианты исполнения затвора:
- Однодисковый (эксцентриковый) — диск смещён относительно центра седла, что уменьшает износ при открытии и закрытии.

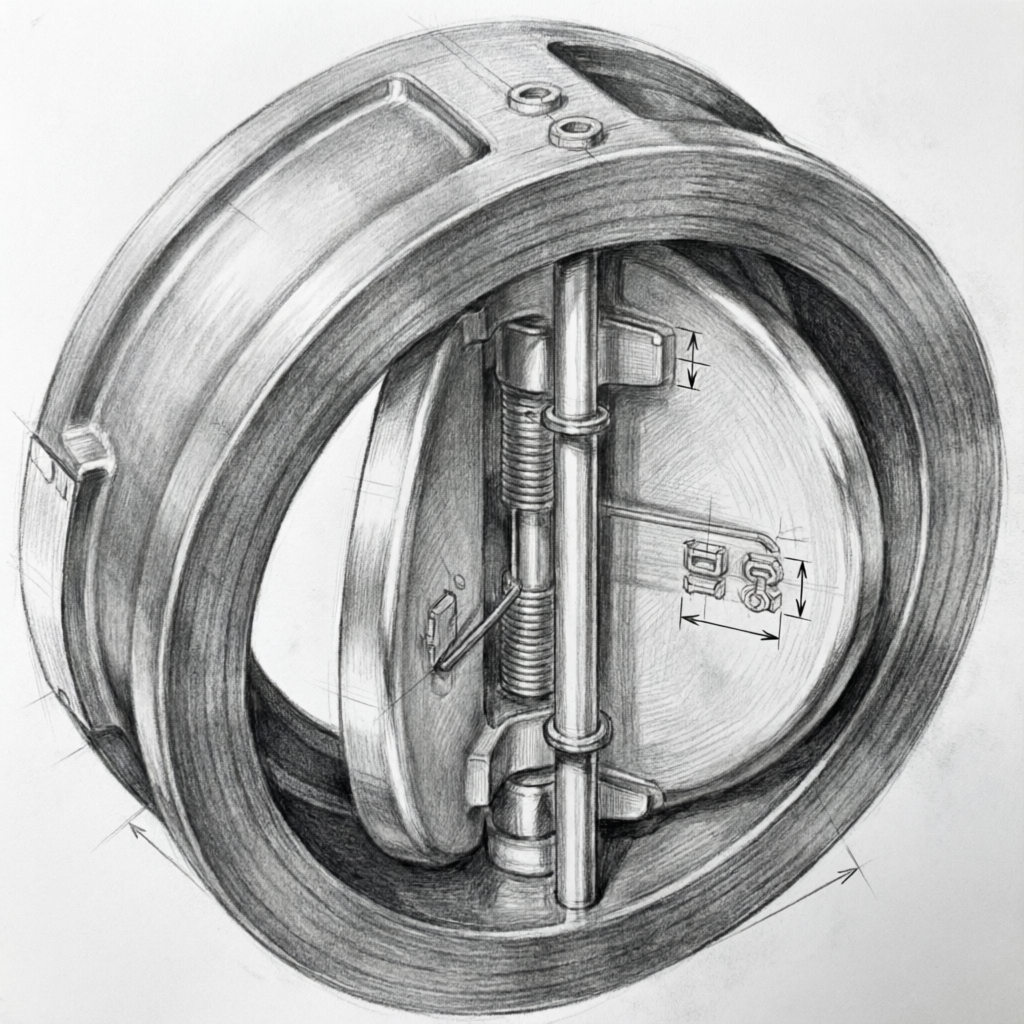

- Двухстворчатый (складывающийся) — два полудиска на общей оси складываются под напором потока; такое исполнение имеет самое низкое сопротивление.
- С пружинным возвратом — для быстрого закрытия при обратном ходе.
- Без пружины — диск закрывается под собственным весом или давлением обратной среды; это более дешёвое, но медленное решение.

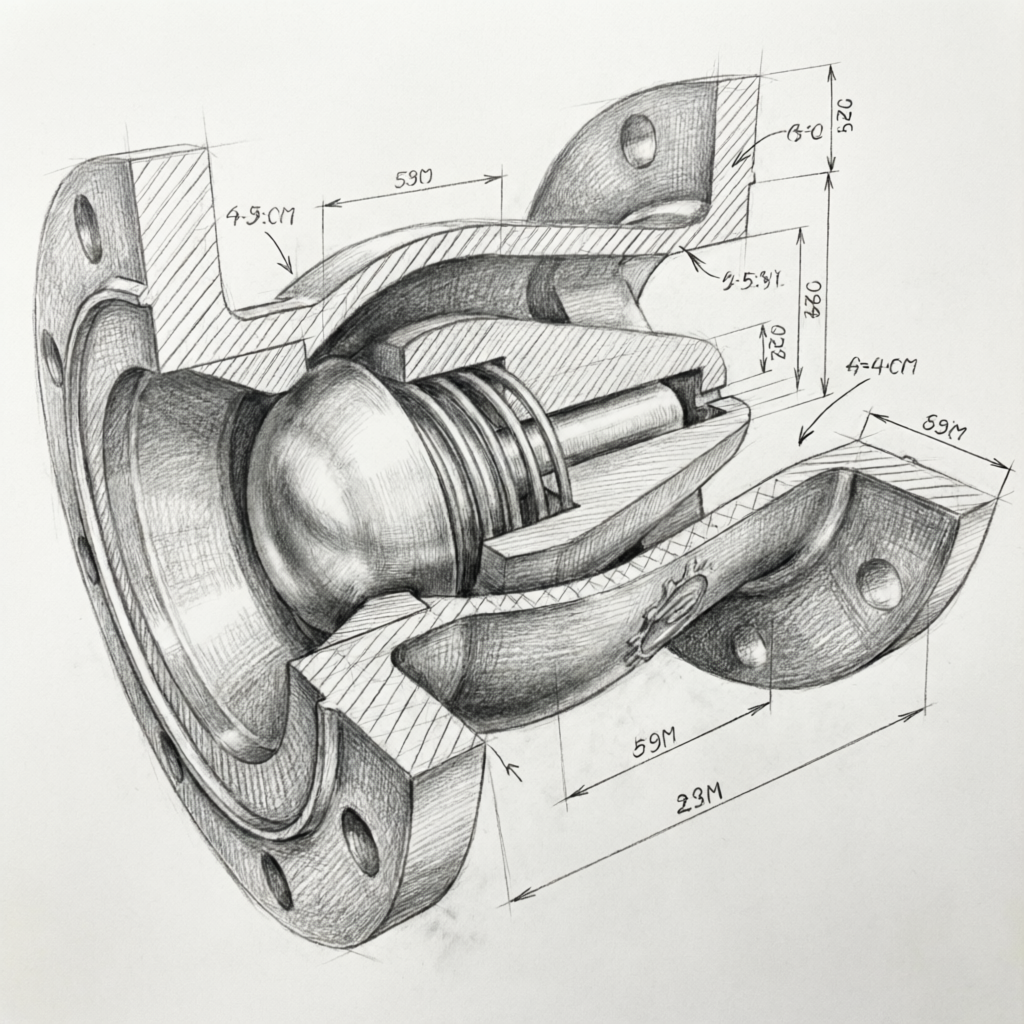

Осевые (безударные)
Осевые обратные клапаны, обеспечивающие прямоточное движение среды и плавное закрытие без гидроудара, применяются на магистральных газо- и нефтепроводах высокого давления, компрессорных и турбинных установках, а также в реакторах и другом критическом оборудовании; их конструкция, материалы и испытания для трубопроводной арматуры охватываются стандартом API 6D, который задаёт требования для широкого диапазона диаметров и классов давления вплоть до Class 2500.
Варианты исполнения затвора:
- Конусный затвор — движется строго вдоль оси потока; обтекаемая конструкция создаёт минимальное сопротивление и плавно закрывается за счёт пружины.
- Полусферический затвор — увеличенная площадь контакта с седлом повышает герметичность по сравнению с конусным.
- С демпфером (гидротормозом) — замедленное закрытие в конце хода для полного исключения гидроудара; применяется на особо ответственных объектах.
- С пружинным возвратом — пружина обеспечивает надёжное закрытие при падении давления; конструкция может быть как с конусом, так и с полусферой.
3. Достоинства и недостатки
Чтобы правильно выбрать клапан, нужно понимать его «слабые места».
- Автоматизация: не требуют оператора, датчиков или внешней энергии.
- Надёжность: простота конструкции обеспечивает долгий срок службы.
- Защита оборудования: предотвращают гидроудары (при правильном подборе), разрушение насосов и обратное вращение их роторов.
Минусы зависят от типа клапана:
| Тип клапана | Недостатки |
|---|---|
| Поворотный | Очень чувствителен к пульсациям потока. При малых скоростях среды диск «болтается» и быстро разрушается. При резком закрытии вызывает сильный гидроудар. Нельзя использовать в пульсирующих средах. |
| Подъёмный | Требует строго горизонтальной установки (за редким исключением). Создаёт большое гидравлическое сопротивление. Дороже в ремонте из-за сложности седла. |
| Дисковый межфланцевый | Повышенная чувствительность к загрязнениям: окалина и песок заклинивают диск. При захлопывании создаёт резкий хлопок. Пружинные исполнения имеют ограниченный ресурс пружины. |
| Осевой | Высокая стоимость изготовления из-за сложной конструкции. Чувствителен к механическим примесям: зазоры между затвором и направляющими могут забиваться, что ведёт к заклиниванию. Требует квалифицированного обслуживания и строгого соблюдения чистоты среды. |
4. Как выбрать и где применять?
Выбор зависит от среды, скорости потока и диаметра трубы.
- Для воды и неагрессивных жидкостей (большие диаметры, DN 50–400): оптимален поворотный межфланцевый клапан. Он лёгкий и дешёвый. Минус: нужна минимальная скорость потока (>1,5 м/с).
- Для вязких и загрязнённых сред (канализация, пульпа): лучше использовать поворотный «захлопный» с рычагом и грузом (не пружинный). Он минимизирует налипание среды на затвор, поток естественным образом удаляет рыхлые отложения.
- Для систем с частыми гидроударами или компрессоров: необходимы подъёмные пружинные клапаны. Пружина успевает закрыть затвор до того, как обратный поток разгонится.
- Для ответственных объектов, где гидроудар категорически недопустим (турбины, реакторы, магистральные газопроводы), а также для чистых сред с высоким давлением: применяются осевые (безударные) клапаны (API 6D). Они дают минимальное гидравлическое сопротивление и плавное закрытие, однако требуют безупречной чистоты среды и оправданы экономически только на критичных участках.
- Для химически агрессивных и пищевых сред: выбор определяется материалом корпуса, а не типом затвора. Предпочтительны нержавеющие стали (CF8M, дуплекс) и уплотнения из PTFE или графита. Для чистых агрессивных жидкостей хорошо подходят осевые и подъёмные клапаны, обеспечивающие хорошую плотность затвора; для вязких продуктов чаще используют поворотные с грузом или межфланцевые с эластомерным покрытием.
5. Применяемые стандарты
Справочная информация по стандартам, упомянутым в статье.
| Стандарт | Что регламентирует | Размеры | Давление | Область применения | Типы клапанов |
|---|---|---|---|---|---|
| API 594 | Конструкция, присоединительные размеры, испытания обратных клапанов | NPS 2–24 | Class 150–2500 | Межфланцевые и фланцевые обратные клапаны | Поворотные, межфланцевые |
| API 6D | Арматура для магистральных трубопроводов: конструкция, материалы, маркировка | DN 50–1000 | Class 150–2500 | Магистральные нефте- и газопроводы | Поворотные, осевые, шаровые |
| API 602 | Компактные клапаны малых диаметров: корпус, присоединения, испытания | ≤ NPS 4 | Class 150–1500 | Нефтепереработка, устьевое оборудование, паровые системы | Подъёмные, шаровые малых DN |
| ГОСТ 27477-87 | Основные параметры обратных клапанов | DN 3–400 | до 40 МПа | Поставки на объекты РФ (дополняет API) | Все типы |
Смежные стандарты: испытания и безопасность
| Стандарт | Назначение |
|---|---|
| API 598 | Гидравлические и пневматические испытания на прочность и герметичность |
| API 6FA / 6FB | Огневые испытания (Fire-Safe) |
| ISO 15848-1 | Испытания на летучие выбросы |
| ASME B16.34 | Конструктивные требования к клапанам: фланцевые, резьбовые, приварные |
| ASME B16.10 | Размеры Face to Face (строительная длина) |
Быстрый выбор стандарта под задачу
| Если требуется... | Стандарт |
|---|---|
| Межфланцевый / двухстворчатый клапан | API 594 |
| Клапан для магистрального нефте- или газопровода | API 6D |
| Компактный клапан малого диаметра (≤ DN 100) | API 602 |
| Поставка в РФ с обязательным ГОСТ | ГОСТ 27477-87 + API |
6. Вывод
Обратный клапан — это незаметный, но жизненно важный элемент любой системы перекачки жидкостей или газов. Отказ этого устройства часто приводит к выходу из строя дорогостоящих насосов, смешению сред или аварийному сливу жидкостей из ёмкостей.
