Клапаны прямого действия

Клапан прямого действия срабатывает без внешних устройств управления: его работа полностью определяется взаимодействием давления рабочей среды и усилия возвратного элемента, которым выступает пружина или груз. Запорный элемент с небольшим ходом и малой массой прижат к седлу, и как только давление среды становится выше настроечного, он поднимается и открывает проход для сброса.

Конструкция таких устройств относительно проста: корпус, седло, запорный элемент и чувствительный элемент. Именно поэтому клапаны прямого действия широко применяются в промышленности и коммунальной энергетике.

Преимущества клапанов прямого действия:

• автономность, отсутствие внешних источников энергии и систем управления;
• быстрота срабатывания;
• сравнительно невысокая стоимость;
• простота монтажа и обслуживания.

Недостатки:

• ограниченная пропускная способность, особенно при больших диаметрах и высоком давлении;
• чувствительность к вибрациям и загрязнению;
• менее стабильный порог срабатывания по сравнению с пилотными решениями.

Пример: клапаны прямого действия часто применяют на локальных аппаратах, вспомогательных линиях и небольших компрессорных установках, где важны простота и автономность.

Клапаны непрямого действия (пилотные)

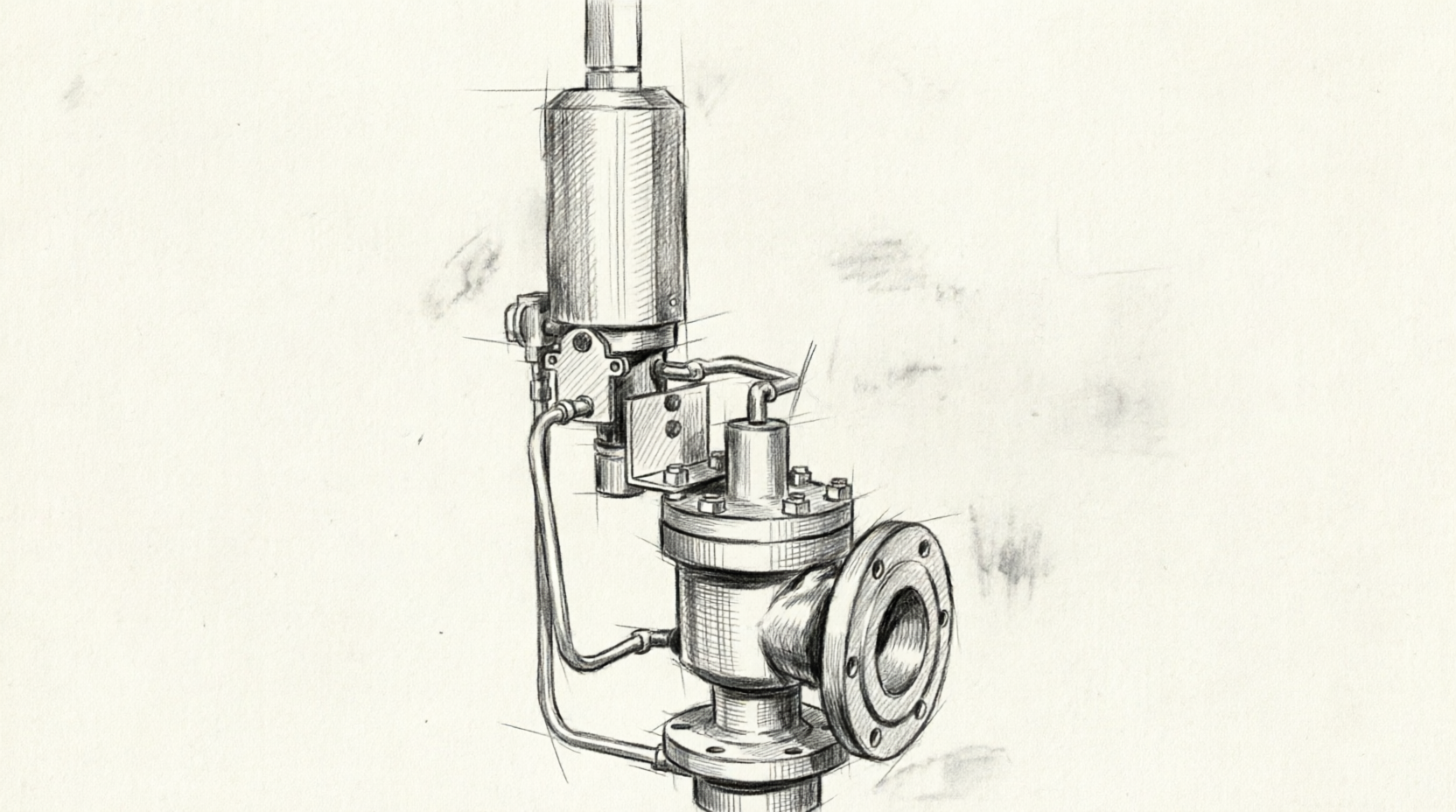

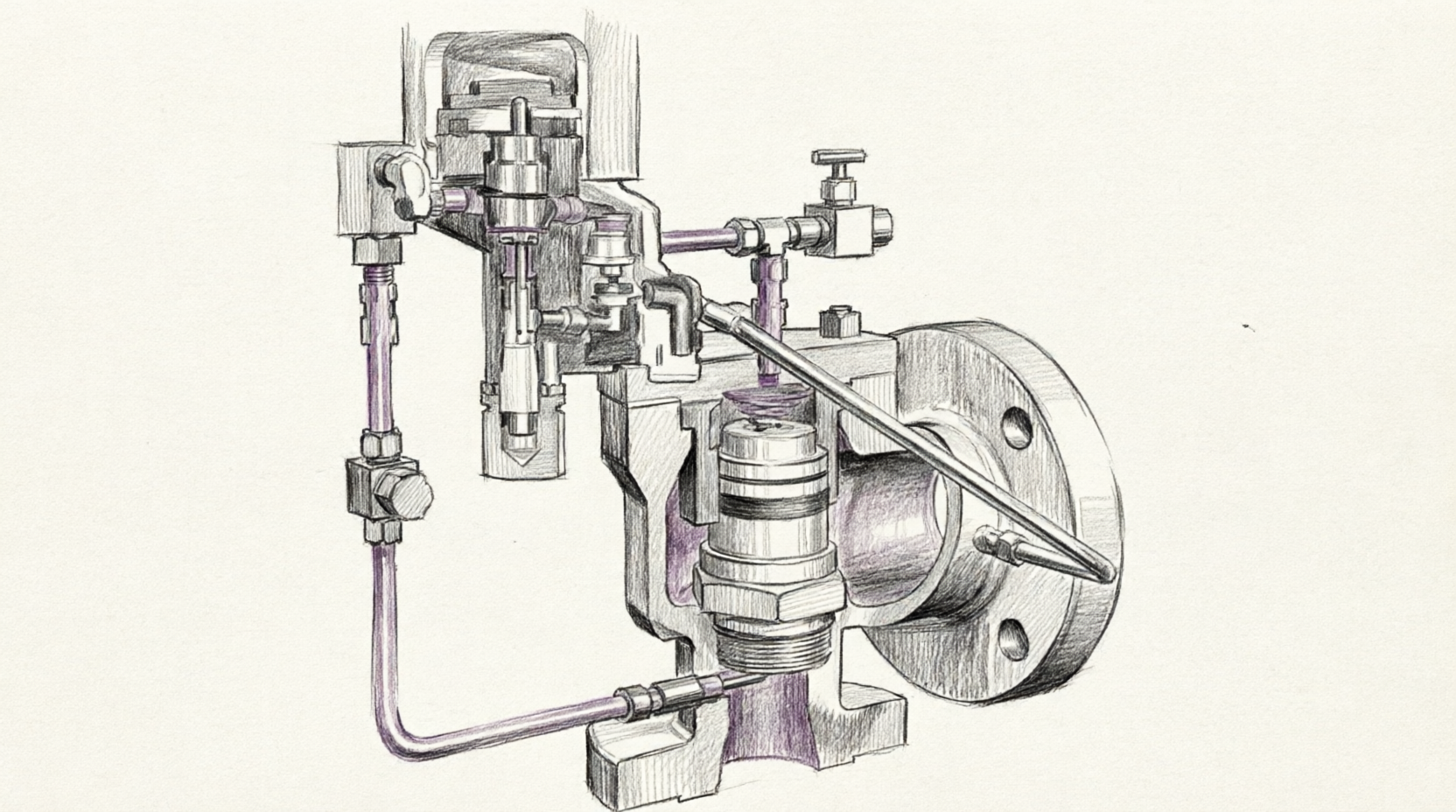

Клапаны непрямого действия, которые также называют пилотными или импульсными, управляются через дополнительный элемент — пилотный клапан. Пилот соединён с надзатворной полостью основного клапана импульсной линией и первым реагирует на превышение давления.

При достижении уставки пилот открывается, разгружает надзатворную полость, и основной клапан резко или плавно открывается, обеспечивая необходимый расход сброса. В стандартном исполнении такие клапаны также автономны, но возможно внедрение дистанционного управления, например электромагнитного привода пилота для принудительного открытия по внешнему сигналу.

Преимущества пилотных клапанов:

• возможность работы при больших диаметрах и высоком давлении;
• высокая точность и стабильность уставки;
• гибкость настроек, включая режимы открытия и закрытия.

Недостатки:

• более сложная конструкция;
• повышенные требования к качеству монтажа и обслуживания;
• более высокая стоимость и большая чувствительность к неправильной эксплуатации.

Пример: пилотные клапаны обычно выбирают для крупных резервуаров, магистральных линий, объектов НПЗ и химических производств, где критична точность уставки.

Рычажно‑грузовые клапаны

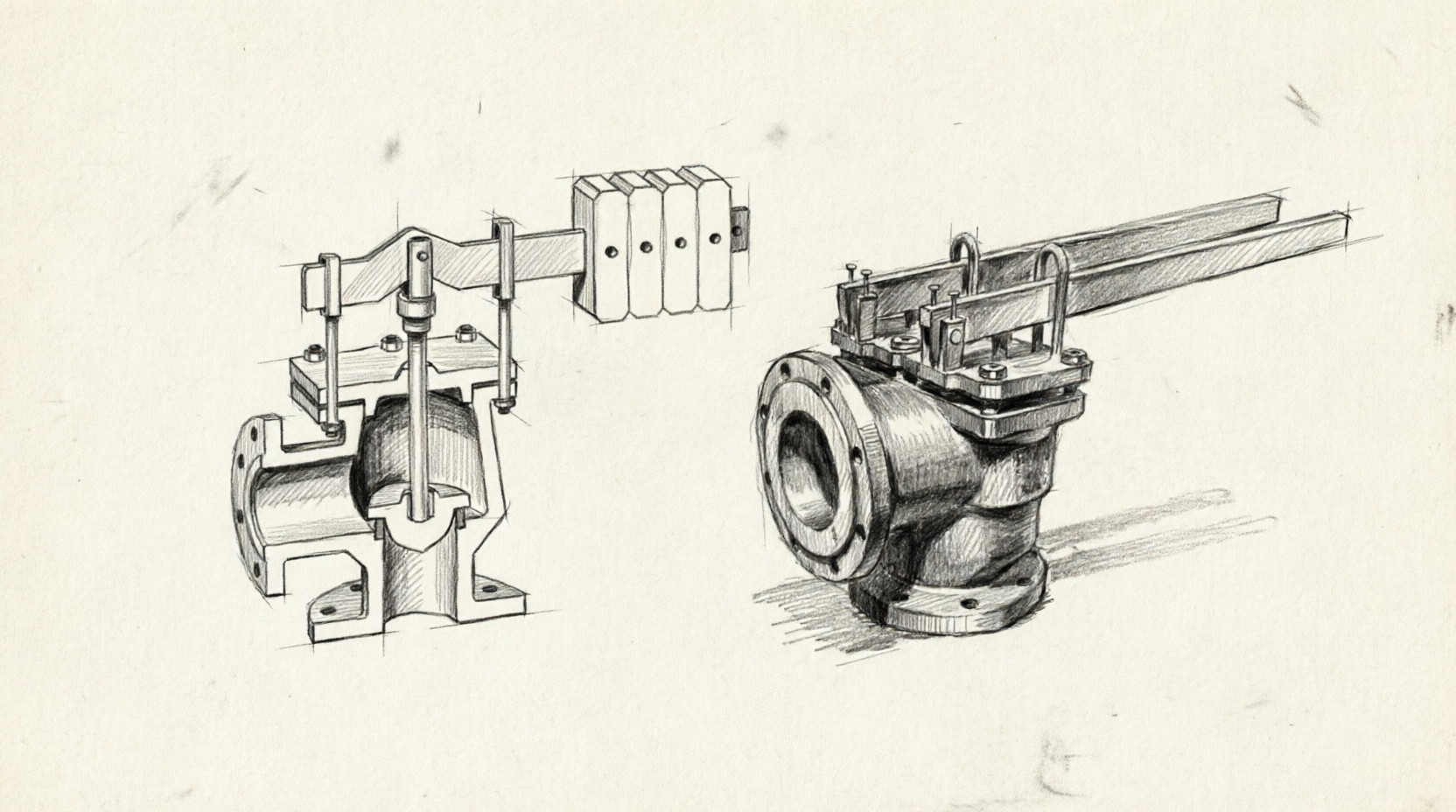

Рычажно‑грузовой предохранительный клапан — один из исторически первых типов арматуры для защиты от избыточного давления. Усилие на запорный элемент создаётся грузом, установленным на рычаге, который через шток передаёт нагрузку на тарелку.

Клапан открывается тогда, когда давление среды создаёт силу, превышающую момент от груза на рычаге. Настройка уставки осуществляется изменением массы груза или перемещением его вдоль рычага.

Преимущества:

• наглядность принципа работы и простота конструкции;
• возможность регулировки без замены элементов;
• пригодность для крупных диаметров и низких давлений.

Ограничения:

• значительные габариты и масса;
• чувствительность к механическим воздействиям и вибрациям;
• необходимость строго вертикальной установки;
• низкая защищённость от несанкционированного изменения настройки.

Пример: рычажно‑грузовые клапаны встречаются на стационарных установках и в реконструируемых системах, где исторически применялся именно такой тип арматуры.

Пружинные предохранительные клапаны

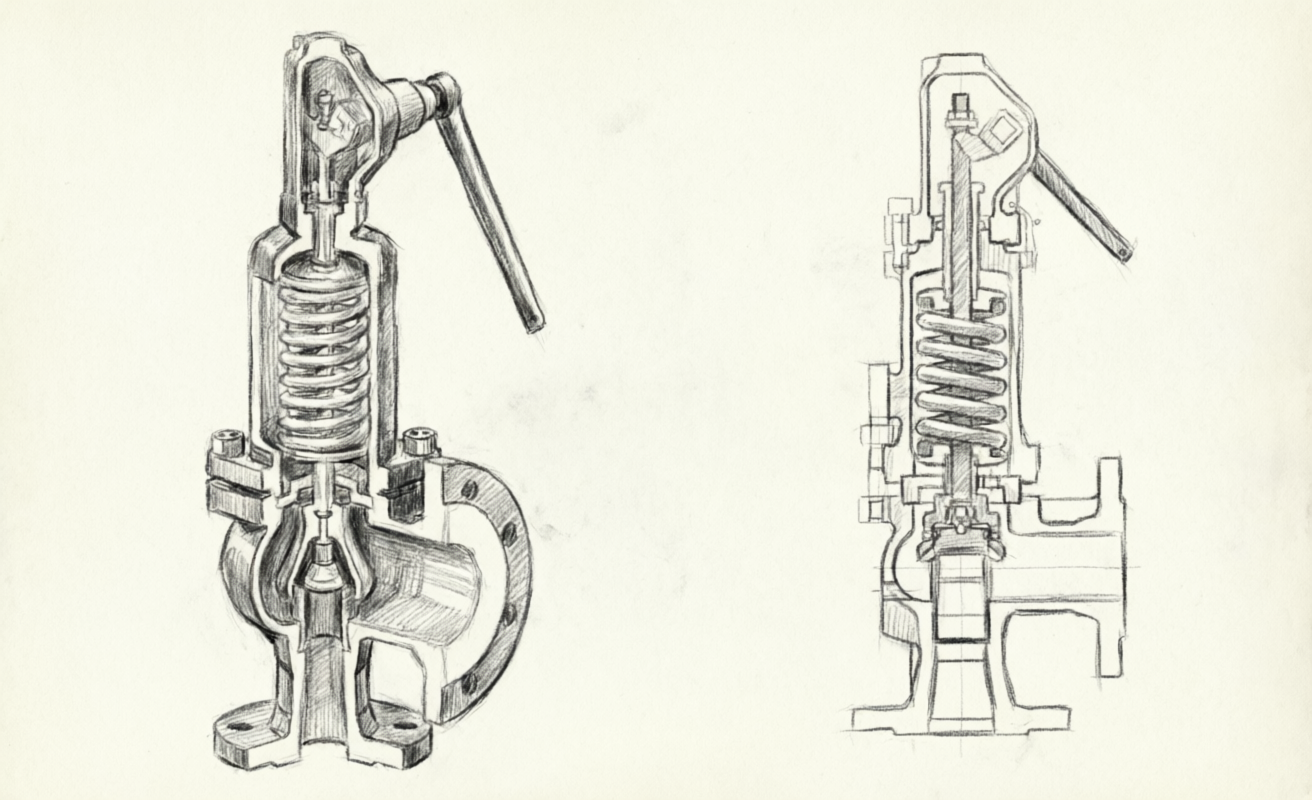

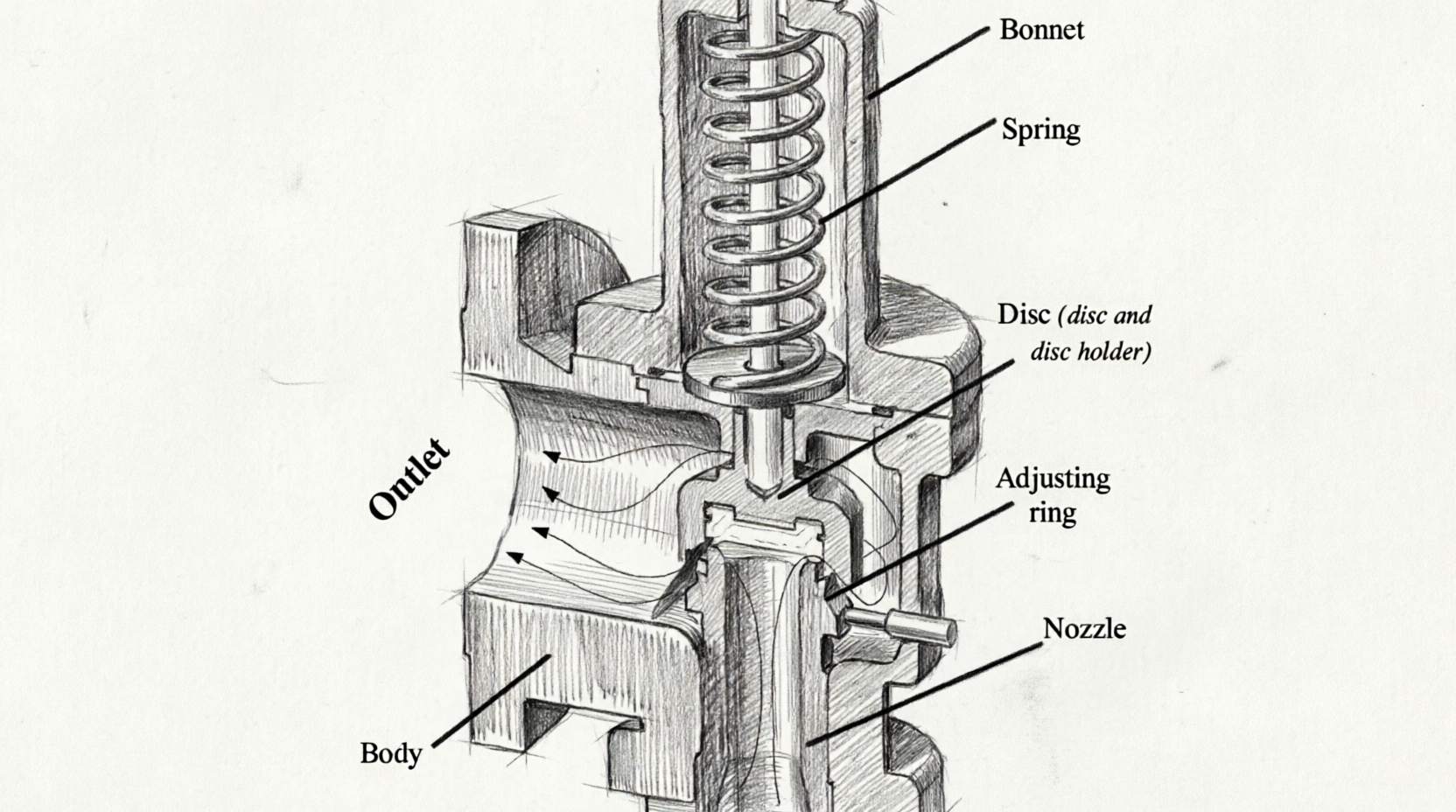

Пружинный предохранительный клапан — наиболее распространённый тип предохранительной арматуры. Усилие, удерживающее затвор в закрытом положении, создаётся сжатой пружиной, размещённой между опорными элементами корпуса и регулируемым узлом.

Изменяя степень сжатия пружины, задают необходимое настроечное давление. Благодаря сочетанию универсальности, компактности и отработанной нормативной базы пружинные клапаны являются стандартным выбором во многих отраслях — от энергетики и теплоснабжения до нефтегазовой и химической промышленности.

Преимущества:

• простая и компактная конструкция;
• возможность монтажа в разных положениях, хотя обычно рекомендуется вертикальная установка;
• удобство настройки и замены пружин под разные диапазоны давления;
• широкая применимость.

Недостатки:

• со временем пружина может терять упругость, что приводит к смещению уставки;
• настройка малых давлений или узких диапазонов требует опыта и испытательного стенда;
• при высоких температурах и агрессивных средах возрастают требования к материалам пружины и корпуса.

Пример: пружинные предохранительные клапаны широко применяются в котельных, на технологических трубопроводах, сосудах под давлением и в узлах промышленной арматуры общего назначения.

Непроточный пилот

В непроточном пилоте поток среды через управляющее устройство происходит только в моменты открытия и закрытия. В обычном состоянии, когда давление ниже настроечного, пилот закрыт и надзатворная полость главного клапана изолирована.

Преимущества непроточного пилота:

• пригодность для загрязнённых и вязких сред;
• лучшая устойчивость при низких температурах;
• сниженный расход продуваемой через пилот среды.

Пример: непроточный пилот целесообразен на вязких жидкостях и в условиях, где существует риск засорения управляющих каналов.

Проточный пилот

В проточном пилоте среда постоянно проходит через управляющий механизм, а жиклёр остаётся открытым на протяжении всего процесса работы. Поток непрерывно поступает из основной линии в пилот и далее сбрасывается в атмосферу или обратно в систему.

Преимущества проточного пилота:

• хорошая работа на чистых средах;
• эффективное применение в паровых системах;
• стабильное поведение благодаря постоянному потоку через управляющие каналы.

Пример: проточный пилот часто используется в паровых системах, где непрерывная продувка помогает уменьшить риск конденсации.

Пилот подрывного действия

Пилот подрывного действия обеспечивает быстрое и практически полное открытие главного клапана при достижении настроечного давления. В момент срабатывания надзатворная полость оперативно разгружается, и клапан открывается на полный ход.

Такой тип особенно эффективен:

• в системах с высокой скоростью нарастания давления;
• на средах, образующих твёрдые частицы при расширении.

Пример: подрывной пилот применяют в аварийных сценариях, когда давление в системе может вырасти за очень короткое время.

Пилот модулирующего действия

Пилот модулирующего действия открывает главный клапан пропорционально уровню давления. Он не переводит основной клапан сразу в полностью открытое положение, а регулирует степень открытия так, чтобы сбрасывать ровно столько среды, сколько необходимо для поддержания давления в заданных пределах.

Преимущества модулирующих пилотных клапанов:

• особенно хороши для систем, работающих с жидкостями, где важно избегать гидроударов;
• сниженный уровень шума благодаря плавному сбросу;
• возможность работы на средах с меняющимся фазовым состоянием.

Пример: модулирующий пилот рассматривают для жидкостных систем и технологических линий, где критичны плавность и низкая шумовая нагрузка.

Россия / ЕАЭС

В странах ЕАЭС, включая Россию, базовые требования к оборудованию, работающему под давлением, устанавливает технический регламент ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением». Дополнительно применяются ТР ТС 010/2011 «О безопасности машин и оборудования» и ТР ТС 012/2011 для оборудования, работающего во взрывоопасных средах.

Ключевые ГОСТы и национальные стандарты включают документы по выбору и расчёту пропускной способности предохранительных клапанов, требованиям к котельным клапанам, нормам расчёта прочности, стандартам на фланцевые соединения, герметичность затворов и методы испытаний трубопроводной арматуры.

Европейский союз (ЕС)

В ЕС требования к оборудованию под давлением задаются директивой PED 2014/68/EU, а для взрывоопасных сред — ATEX 2014/34/EU. Эти документы являются законодательной основой, а соответствие им обычно подтверждается через гармонизированные европейские стандарты EN и EN ISO.

Для предохранительных клапанов ключевое значение имеет серия EN ISO 4126, включая основной стандарт, документы по пилотным клапанам, комбинациям с разрывными мембранами, двухфазным средам и регулируемым системам сброса давления.

США

В США важнейшую роль играют кодексы ASME Boiler and Pressure Vessel Code и стандарты American Petroleum Institute. Для предохранительных клапанов наиболее значимы ASME BPVC Section I, IV, VIII, ASME B16.34, ASME B16.5, ASME B1.20.1, а также API 520, API 521, API 526, API 527, API 576 и API 598.

Для объектов нефтегазовой и нефтехимической отрасли требования API и ASME обычно являются базой при выборе схемы защиты, расчёте пропускной способности, установке и последующей инспекции предохранительных клапанов.
